Biyel Kolu Nedir?
Eklenme Tarihi:
16 Aralık 2025

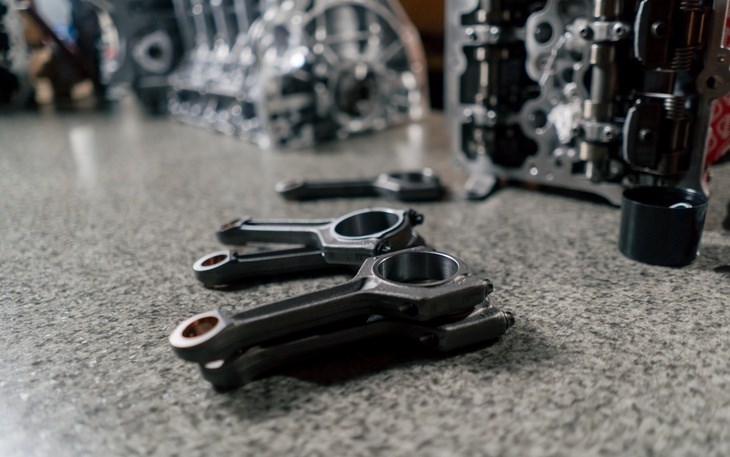

Biyel Kolu Nedir?
İçten yanmalı motorların kalbi sayılan silindirler içinde gerçekleşen patlama gücünü mekanik harekete dönüştüren karmaşık bir sistem mevcuttur. Bu sistemdeki parçaların belki de en çok zorlanan ve motorun temel işlevini yerine getirmesini sağlayan, enerjiyi kinetiğe çeviren kilit elemanı biyel koludur. Biyel kolu, pistonun doğrusal (yukarı-aşağı) hareketini alıp, krank milinin dairesel (dönme) hareketine çeviren kritik bir köprü görevi görür. Motorun yüksek devirlerde, sıklıkla saniyede yüzlerce kez çalışması sırasında, biyel kolu hem muazzam sıcaklıklara hem de inanılmaz büyük çekme ve itme kuvvetlerine maruz kalır. Bu kuvvetler, pistonun tepesindeki yanma odasında oluşan basınçtan ve piston grubunun yüksek hızlardaki ataletinden kaynaklanır. Bu nedenle, biyel kolu motorun genel dayanıklılığı, uzun ömrü ve performansı açısından mutlak surette hayati öneme sahiptir. Biyel kolunun yapısı, pistonun patlama anında maruz kaldığı şiddetli basıncı sorunsuz bir şekilde krank miline aktarabilecek en üst düzey mühendislik hassasiyetiyle tasarlanmıştır. Bu detaylı incelemede, biyel kolunun ne olduğunu, hangi parçalarla uyum içinde çalıştığını, arızalandığında ortaya çıkan uyarıcı belirtileri, bu arızaların nedenlerini ve performans araçları için neden özel biyel kollarına ihtiyaç duyulduğunu derinlemesine ele alacağız.
Biyel Kolu Nedir? Tanımı ve Motorlardaki Yeri

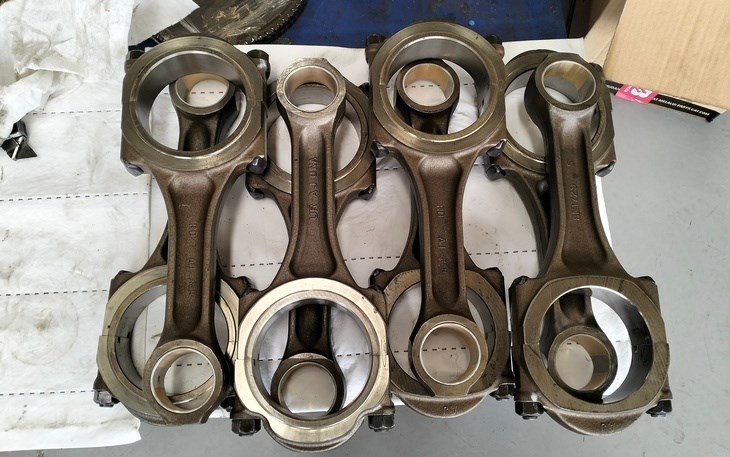

Biyel kolu, içten yanmalı motorlarda piston ile krank mili arasında bağlantı kuran en temel ve en kritik mekanik parçadır. İngilizcede Connecting Rod olarak adlandırılan bu parça, genellikle dövme çelikten veya motorun amacına bağlı olarak yüksek performanslı uygulamalarda alüminyum ya da titanyum gibi hafif ama dayanıklı alaşımlardan imal edilir. Biyel kolunun temel yapısı, iki uca sahiptir: Pistonun bağlandığı daha küçük çaplı üst uç (küçük kafa) ve krank miline bağlandığı daha büyük ve ayrılabilir alt uç (büyük kafa). Motor içindeki konumu, silindir bloğunun içinde, pistonun hemen altında ve krank milinin ekseninde yer alır. Görevi, pistonun tepesindeki yanma odasında gerçekleşen patlama anındaki büyük kuvvetleri, krank miline aktararak aracın hareket etmesini sağlayacak dönme gücü olan torku üretme sürecinin merkezinde yer almaktır. Bu konum, biyel kolunun motorun termal ve mekanik stresin en yüksek olduğu bölgelerden birinde görev yapmasını gerektirir.
Biyel Kolu Ne İşe Yarar? Görev ve Fonksiyonu
Biyel kolunun motor içindeki temel görevi iki ana fonksiyon etrafında toplanır ve bu fonksiyonlar, motorun dört zamanlı çevrimini (Emme, Sıkıştırma, Yanma/İş, Egzoz) tamamlamasını sağlar:
- Güç Aktarımı ve Hareket Dönüşümü: Biyel kolunun en temel ve en önemli görevi, yanma sonucu oluşan yüksek basınç (itme kuvveti) ile hareket eden pistonun doğrusal (yukarı-aşağı) hareketini almak ve bu hareketi krank milinin dairesel (dönme) hareketine dönüştürmektir. Bu, motorun çalışmasının ve tekerleklere güç iletilmesinin temel mekanizmasıdır. Piston, yanma anında aşağı doğru itilirken biyel kolu bu itme kuvvetini krank milinin pimine (kol yatağına) iletir ve krank milini döndürerek tork üretir.
- Pistonu Konumlandırma ve Hareket Ettirme: İş zamanı haricindeki diğer zamanlarda (Emme, Sıkıştırma ve Egzoz), biyel kolu aynı zamanda krank milinin dairesel hareketinden aldığı güçle pistonu yukarı doğru (sıkıştırma ve egzoz için) veya aşağı doğru (emme için) hareket ettirir. Özellikle pistonun alt ölü noktadan (AÖN) yukarı doğru hareket ettiği anlarda (özellikle yüksek devirlerde) biyel kolu, piston grubunun kütlesini çekmek zorunda kalır ve bu aşamada biyel kolu cıvataları aşırı çekme kuvvetlerine maruz kalır. Bu çift yönlü kuvvet aktarımı ve hareket dönüşümü, motorun devrine bağlı olarak dakikada binlerce kez gerçekleşir.
Biyel Kolu Hangi Parçalarla Birlikte Çalışır?
Biyel kolu, motorun hareketli ana parçaları arasında merkezi bir konumda yer alır ve motorun çalışma düzenini sağlayan üç temel parça ile doğrudan, yüksek hassasiyetle ilişki içindedir:
- Piston: Biyel kolunun üst ucu (küçük ucu veya küçük kafa), pistonun hemen altında yer alan piston pimi (biye pimi) vasıtasıyla pistona bağlanır. Bu bağlantı, pistonun biyel koluna göre salınım hareketine izin verir ve yanma odasından gelen tüm kuvveti biyel koluna iletir. Bu bağlantı noktası, genellikle bir burç ile yataklanır ve sürekli yağlama gerektirir.
- Krank Mili: Biyel kolunun alt ucu (büyük ucu veya büyük kafa), krank milinin biyel kolu pimine (krank pimi) bağlanır. Bu bağlantı, iki parçadan oluşan biyel kolu kapağı ve biyel kolu yatakları aracılığıyla sağlanır. Bu kısım, motorun dönme hareketini başlatan, en büyük patlama kuvvetlerini taşıyan ve en yüksek sürtünme riskine sahip olan yerdir. Biyel kolu cıvataları, bu iki parçayı krank pimi etrafında birleştirir.
- Biyel Kolu Yatakları (Kola Yatakları): Biyel kolunun büyük ucunda, krank miline bağlandığı yerde bulunan ve son derece hassas malzemelerden (genellikle bakır, kurşun, kalay ve çelik alaşımları) üretilen kayar yataklardır. Görevleri, yüksek hız ve kuvvet altındaki metal metale teması önlemek, sürtünmeyi en aza indirmek, kuvvetleri yatak yüzeyine eşit olarak dağıtmak ve kesintisiz yağ filmi oluşturarak motorun ömrünü uzatmaktır.
Biyel kolu bu parçalarla birlikte, motor yağı ile sürekli ve basınçlı bir şekilde yağlanarak, yüksek hızlarda ve sıcaklıklarda sorunsuz çalışmasını sürdürür.
Biyel Kolu Arızası Nedir? Belirtileri Nelerdir?
Biyel kolu arızası, içten yanmalı motorlarda karşılaşılabilecek en ciddi, en yıkıcı ve maliyetli arızaların başında gelir. Genellikle biyel kolu yataklarının aşırı sürtünme, yorulma veya yetersiz yağlama nedeniyle hasar görmesi, erimesi veya biyel kolunun kendisinin eğilip bükülmesi sonucu meydana gelir.
Biyel kolu arızasının en yaygın, bilinen ve kesin belirtisi "vuruntu" veya "takırtı" sesidir (Halk arasında "Motor kol çıkardı" tabiri de kullanılır). Bu sesin temel özellikleri şunlardır:
Vuruntu Sesi (Rod Knock): Genellikle motorun alt kısmından, silindir bloğu veya yağ karteri bölgesinden duyulan, metal metale çarpma sesi gibi, ritmik ve belirgin bir vuruştur. Vuruntunun şiddeti, yatak boşluğunun büyüklüğüne ve motorun devrine bağlıdır.
Devirle Artış: Ses, motor devri yükseldikçe daha hızlı, daha ritmik ve genellikle daha yüksek sesle duyulur. Vuruşlar, krank milinin her bir devrinde gerçekleştiği için devir hızıyla direkt olarak orantılıdır.
Yük Altında Yoğunlaşma: Motor yüke bindiğinde (hızlanırken, yokuş yukarı çıkarken veya vites değiştirirken) yanma basıncı arttığı için sesin şiddeti belirgin şekilde artar. Rölantide veya motor frenindeyken ses bazen azalabilir veya kaybolabilir.
Yağ Basıncında Düşüş: Biyel kolu yatağının erimesi veya aşırı aşınması sonucu yatak ile krank pimi arasındaki yağ boşluğu anormal derecede büyür. Bu durum, motor yağının bu büyük boşluktan hızla kaçmasına neden olur ve yağ basıncının düşmesine yol açar; bu da gösterge panelinde yağ basıncı ikaz lambasının yanması ile sonuçlanır.
Metal Parçacıkları: Motor yağı kontrol edildiğinde veya yağ filtresi kesilip incelendiğinde parlak metal parçacıklarının (genellikle yatak malzemesinden kopan bakır veya kalay alaşımları) görülmesi, geri dönüşü olmayan bir biyel kolu yatağı arızasının kesin işaretidir.
Bu belirtiler fark edildiğinde, motorun hemen ve güvenli bir şekilde durdurulması ve kesinlikle çalıştırılmaması hayati önem taşır; aksi takdirde motorun parçalanması riski çok yüksektir.
Biyel Kolu Arızasının Nedenleri ve Sonuçları
Biyel kolu arızası nadiren anlık olarak, bir anda ortaya çıkar; genellikle uzun süreli sorunların birikimi, kritik bir yağlama hatası veya ani ve büyük bir mekanik hatanın sonucudur.
Başlıca Arıza Nedenleri:
- Yetersiz veya Kötü Yağlama: En yaygın arıza nedenidir. Biyel kolu yatakları, motorun en kritik yağlama noktalarındandır. Yağ seviyesinin aşırı düşük olması, yağ basıncının yetersiz olması, yağ pompası arızası veya kalitesiz, yanlış viskoziteli yağ kullanımı, yatakların temas etmesine, aşırı sürtünme sonucu ısınıp erimesine (kaynamasına) ve hasar görmesine neden olur.
- Aşırı Devir (Over-Revving): Motorun üreticisinin belirlediği maksimum devir sınırının (kırmızı çizgi) sık sık veya ani olarak aşılması, özellikle piston alt ölü noktadan yukarı çıkarken biyel kolu cıvatalarına ve kolun kendisine aşırı çekme kuvvetleri bindirir ve malzemede yorulmaya, hatta kopmaya neden olabilir.
- Hidrolik Kilitlenme (Hydro-Lock): Silindir içine büyük miktarda su, yakıt veya yanıcı olmayan sıvı girmesi (örneğin derin sudan hızla geçerken veya yakıt enjektöründen sızıntı sonucu). Sıvı sıkıştırılamadığı için piston yukarı çıkmaya çalıştığında, biyel kolunu aniden eğip büker veya kırar. Bu, genellikle ani ve katastrofik bir arızadır.
- Yanlış Montaj veya Yanlış Torklama: Bakım veya motor yenileme sırasında biyel kolu cıvatalarının üretici talimatlarına göre yanlış torkla sıkılması (gevşek kalması veya fazla sıkılması) biyel kolu kapağının yerinden oynamasına ve yatakların hasar görmesine yol açabilir.
- Aşırı Güç Artışı: Turboşarj veya süperşarj gibi modifikasyonlarla motor gücünün aşırı artırılması, standart biyel kollarının dayanım sınırlarını aşar ve kırılmalarına yol açar.
Biyel Kolu Değişimi ve Tamiri Nasıl Yapılır?
Biyel kolu, motorun en zorlanan ve kritik parçası olduğundan, genellikle tamir edilmez, sadece değiştirilir. Arıza durumunda yapılan onarım işlemi, sorunun motor üzerindeki ciddiyetine ve hasarın boyutuna göre değişir:
- Sadece Yatak Değişimi (Erken Aşınma Durumunda): Eğer vuruntu çok erken fark edilmişse ve krank mili yatak yüzeyinde ciddi bir çizik, ısınma veya hasar yoksa, sadece biyel kolu yatakları (kola yatakları) değiştirilebilir. Bu işlem için karter sökülür, hasarlı biyel kolu kapağı açılır ve yeni yataklar takılarak cıvatalar üretici tork değerinde, yüksek hassasiyetle sıkılır.
- Biyel Kolu ve Yatak Değişimi: Eğer biyel kolunun kendisi eğilmiş (hidrolik kilitlenme sonrası gibi) veya ciddi şekilde hasar görmüşse, hasarlı biyel kolu komple yenisiyle (veya aynı kütleye sahip uygun bir yenilenmiş biyel koluyla) değiştirilir ve yeni yatakları birlikte takılır. Bu işlem genellikle piston grubunun silindir bloğundan yukarı doğru çıkarılmasını gerektirir.
- Krank Mili Tamiri ve Değişimi: Biyel kolu yatakları eridiğinde veya krank pimi yüzeyi çizildiğinde, krank milinin bu yüzeyi hasar görür. Bu durumda, krank mili ya ölçülendirilir ve taşlanır (eğer taşlama sınırları içindeyse ve özel alt ölçü yataklar kullanılacaksa) ya da hasar taşlama sınırlarının dışındaysa veya parçalanmışsa komple yenisiyle değiştirilir.
- Komple Motor Onarımı/Değişimi: Biyel kolunun silindir bloğunu delerek motoru parçaladığı katastrofik arızalarda, hasarlı motor bloğu, krank mili ve pistonlar kurtarılamaz hale geldiği için genellikle en ekonomik çözüm, komple sandık motor (yeni veya yenilenmiş) değişimi olur.
Tüm bu işlemler, motor hassasiyeti nedeniyle yetkili veya uzman servisler tarafından, özel tork anahtarları ve hassas ölçüm ekipmanları (mikrometre, komparatör) kullanılarak yapılmalıdır. Yanlış torklama veya ölçüm, arızanın kısa sürede tekrarlamasına neden olur.
Performans Araçlarında Biyel Kolu Seçimi ve Malzeme Farkları
Standart yol araçları için üretilen dökme veya dövme çelik biyel kolları yeterli dayanıklılığı sağlarken, yüksek performanslı, turboşarjlı, nitro enjekte edilmiş veya yarış motorlarında biyel kolu seçimi kritik bir mühendislik kararıdır. Yüksek devirler, artırılmış beygir gücü ve sıkıştırma oranları, biyel kolları üzerindeki mekanik yükü kat kat artırır.
Performans Biyel Kolu Türleri ve Malzeme Farkları:
- Geliştirilmiş Dövme Çelik (Forged Steel): Standart döküm biyel kollarına göre çok daha güçlüdür. Isıl işlem görerek ve dövme yöntemiyle üretilerek standart biyel kollarına göre daha yüksek devir ve yüklere (genellikle yüksek güçlü turbo modifikasyonları) dayanacak şekilde tasarlanmıştır. Çoğu ciddi modifiye edilmiş yol aracı için yeterli, güvenilir ve en uygun maliyetli çözümdür.
- Kütük Çelik (Billet Steel): Biyel kolunun tek parça yüksek mukavemetli çelik kütüğünden (billet) CNC makinelerinde işlenmesiyle elde edilir. Bu yöntem, malzemede daha yüksek tutarlılık, sıfır kusur ve mükemmel dayanıklılık sağlar. Aşırı güç ve tork üreten profesyonel yarış motorları (Drag, Time Attack) için standarttır.
- Titanyum Biyel Kolları: Çok yüksek devir ve ultra hafiflik gerektiren Formula 1 veya üst düzey dayanıklılık yarışları motorlarında kullanılır. Titanyum, çelikten çok daha hafiftir ancak benzer dayanıklılık sunar. Düşük kütlesi sayesinde piston/biyel kolu grubunun ataletini (eylemsizliğini) minimuma indirir, bu da motorun çok daha hızlı devirlenmesine ve daha yüksek maksimum devirlere ulaşmasına olanak tanır. Ancak maliyeti en yüksek olan ve yorulma ömrü çeliğe göre daha kısa olabilen seçenektir.
- Alüminyum Biyel Kolları: Çoğunlukla Drag Yarışı gibi motorun sadece kısa süreli, maksimum güçte çalıştığı uygulamalarda kullanılır. Çelikten çok daha hafiftirler ve patlama şokunu daha iyi emerler. Ancak alüminyum, çeliğe göre daha hızlı yorulur ve genleşme özellikleri farklıdır; bu nedenle, bu kolların düzenli aralıklarla (bazen her yarıştan sonra) değiştirilmesi gerekir. Yol araçlarında ve uzun süreli dayanıklılık gerektiren motorlarda kullanılmazlar.
Performans biyel kolu seçiminde malzeme ve tasarımın yanı sıra, kullanılan biyel kolu cıvatalarının kalitesi de biyel kolunun kendisi kadar önemlidir. Bu cıvatalar, yüksek devirlerde kolu krank pimine bağlı tutan ve biyel kolunun bütünlüğünü koruyan son savunma hattıdır; bu nedenle özel markaların yüksek mukavemetli cıvataları tercih edilir.
